CoroMill® 331

Краткое описание
  • Обратная обработка торцов и операции, подверженные вибрации от 2 до 8 режущих кромок
  • Большой ассортимент радиусов
  • Кассеты для надёжности
  • Внутренний подвод СОЖ
  • Описание
Описание

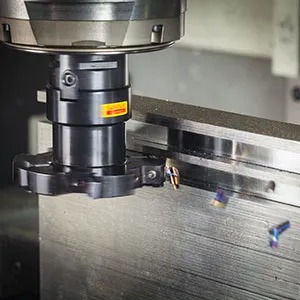

Фрезы высокой точности для множества операций

Высококачественные поверхности, превосходная скорость съёма металла и точные углы 90° делают эту фрезу самой производительной в своём классе.

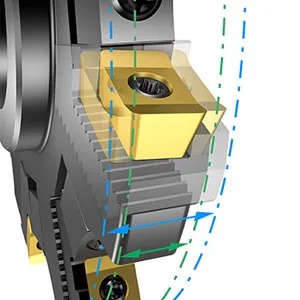

Регулируемые подпружиненные кассеты с рифлениями

Регулируемые кассеты позволяют выполнять прецизионную настройку фрезы для получения высокоточных канавок. Фреза также имеет подпружиненные кассеты с рифлениями для надёжности и точной настройки требуемой ширины.

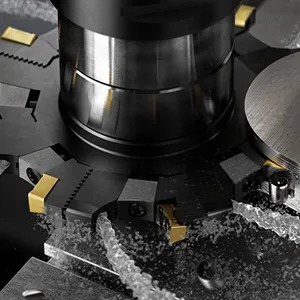

Внутренний подвод СОЖ

Внутренний подвод СОЖ обеспечивает отвод тепла из зоны резания, обеспечивая высокую и прогнозируемую стойкость инструмента. Он обеспечивает отличную эвакуацию стружки, что особенно важно для достижения высокого качества канавок и надёжности обработки.

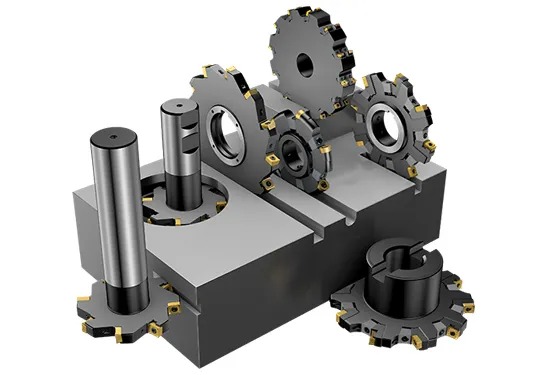

Область применения

  • Обработка канавок
  • Отрезка
  • Двойное двустороннее фрезерование
  • Фрезерование уступов
  • Торцевое фрезерование
  • Обратное торцевое фрезерование
  • Фрезерование набором фрез
  • Фрезерование методом круговой интерполяции

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Цветные металлы
  • Heat resistant super alloys
  • Hardened steel

Ассортимент

Фрезы с фиксированным положением пластин

Диаметр: 40–125 мм
Ширина: 6–10 мм
Соединение: Отверстие со шпоночным пазом, цилиндрический хвостовик, Weldon​
СОЖ: Для всех фрез доступны исполнения с внутренним подводом СОЖ и без него

Регулируемые трёхсторонние фрезы

Диаметр: 80–315 мм
Ширина: 6–26,5 мм
Соединения: Отверстие со шпоночным пазом, цилиндрический хвостовик, Weldon, оправка​
СОЖ: Внутренний подвод СОЖ доступен для диаметров 80–160 мм

Регулируемые двусторонние фрезы

Диаметр: 80–315 мм
Соединения: Отверстие со шпоночным пазом, цилиндрический хвостовик, Weldon, оправка​
СОЖ: Внутренний подвод СОЖ доступен для диаметров 80–160 мм

Описание инструмента

Двустороннее фрезерование

CDX ≤ 114,5 мм

ap ≤ 10,6 мм

Обработка в полный паз (с радиусом)

CDX ≤ 114,5 мм

ap ≤ 6–26,5 мм

Полный радиус

CDX ≤ 114,5 мм

ap ≤ 10–16 мм

Обработка в полный паз (фиксированное положение пластин)

CDX ≤ 34,0 мм

ap ≤ 6–10 мм

Обработка в полный паз (кассета)

CDX ≤ 114,5 мм

ap ≤ 6–26,5 мм

Фрезы и доступные пластины

Корпуса фрез

Размер пластины​

Нейтральные пластины

Пластины правого и левого исполнения

Диапазон ширины канавки Исполнения фрез
(конец кода)
Радиус (RE)
0,5 мм
0,020"
Радиус (RE)
0,8 мм
0,031"
Радиус (RE)
2 мм
0,079"
Радиус (RE)
1,52 мм
0,060"
Радиус (RE)
2,29 мм
0,090"
Радиус (RE)
3,05 мм
0,120"
Радиус (RE)
4 мм
0,157"
Радиус (RE)
4,83 мм
0,190"
Радиус (RE)
6,35 мм
0,250"
мм дюймы
6–8 0,236–0,315 CM 04
8–10 0,315–0,394 DM 05
10–12 0,394–0,472 EM 08
12–15 0,472–0,591 FM 08
15–17,5 0,591–0,689 KM 11
17,5–20,5 0,689–0,807 LM 11
20,5–23,5 0,807–0,925 QM 14
23,5–26,5 0,925–1,043 RM 14

Точность

Радиальное биение по эталонным пластинам

Фиксированное положение пластин

Радиальное биение: 0,04 мм
Осевое биение: 0,03 мм

Регулируемое положение пластин

Радиальное биение: 0,02 мм
Осевое биение: 0,02 мм
