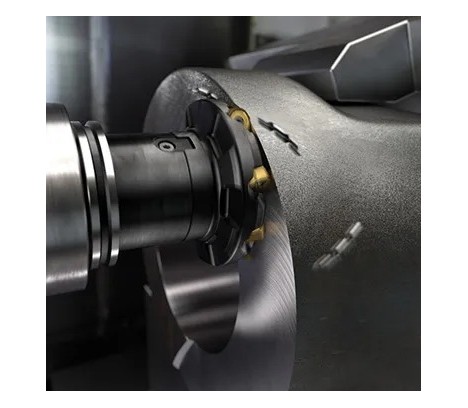

CoroMill® 745

Краткое описание
  • Первый выбор для обеспечения экономичности производства
  • 14 режущих кромок
  • Предлагается для углов в плане 42 и 25 градусов
  • Внутренний подвод СОЖ
  • Описание
Описание

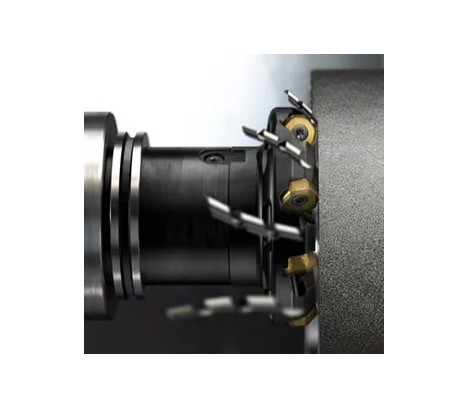

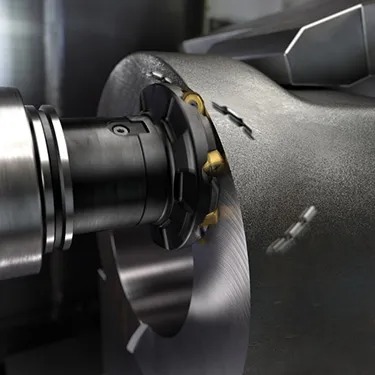

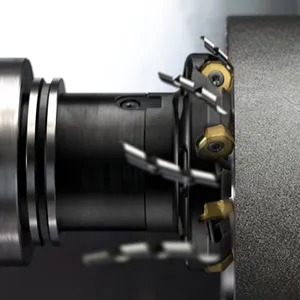

Экономичное решение

Фреза с двухсторонними пластинами и углом в плане 42° — это экономичное решение для торцевого фрезерования. Она отличается высокой производительностью и низкими затратами в расчете на кромку.

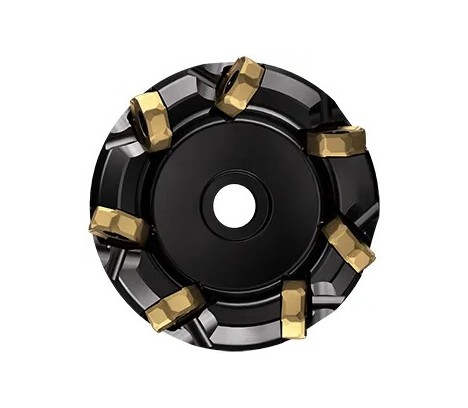

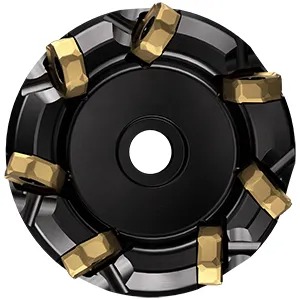

Инновационная технология

Исполнение с углом в плане 42° для большой глубины резания и исполнение для высокопроизводительной обработки с углом в плане 25° для повышенной скорости съема металла. Одни и те же режущие пластины можно использовать в обеих фрезах.

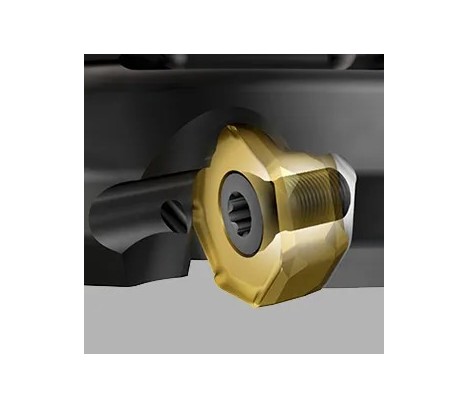

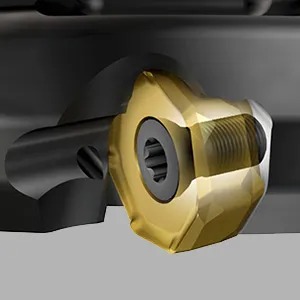

Надежный инструмент

Надежное гнездо под пластину и большая, прочная режущая пластина с геометриями для лёгкого резания рассчитаны на уверенную и предсказуемую обработку.

Область применения:

  • Торцевое фрезерование
  • От черновой до получистовой обработки
  • Фреза с многокромочными пластинами подходит для крупносерийного производства, гибких автоматических линий и случаев, когда приоритетом является максимально эффективное использование инструмента
  • CoroMill® 745 с углом в плане 42° используется при обработке материалов класса ISO P, K, M и S при APMX 5,2 мм
  • Высокопроизводительная фреза CoroMill® 745 с углом в плане 25° используется для ускоренной обработки материалов групп ISO P и K при APMX 2,8 мм

​Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Heat resistant super alloys

Ассортимент

Корпус фрезы CoroMill® 745 с углом в плане 42°

Диапазон диаметров: 63–315 мм

APMX: 5,2 мм​
Шаг: нормальный (M), нормальный (MD) и мелкий (H)​
Внутренний подвод СОЖ до диаметра 160 мм
Соединение: крепление на оправке, Coromant Capto®, крепление на оправке CIS

Корпус фрезы CoroMill® 745 с углом в плане 25° для работы с высокими подачами

Диапазон диаметров: 63–160 мм
APMX: 2,8 мм​
Шаг: нормальный (M) и ​мелкий (H)
Внутренний подвод СОЖ до диаметра 160 мм
Соединение: Крепление на оправке, Coromant Capto®

Пластина

Размер пластины (IC): 21
Количество режущих кромок: 14
Геометрии: E-M30, E-M31, E-M50, E-H50​
Прецизионные шлифованные режущие пластины для обеспечения высокой точности обработки

Неравномерный шаг MD

Неравномерный шаг MD — первый выбор при черновых операциях, где требуется ненагруженное резание, например при склонности к вибрации и нежестких наладках. Он отлично оптимизирует процесс обработки, когда вибрация накладывает ограничения.

Длина и ширина корпуса фрезы уменьшены для оптимизации обработки на операциях с низкой производительностью. Фреза имеет логарифмический неравномерный шаг зубьев, а положение режущих пластин радиально компенсируется для получения равномерной толщины стружки.

Неравномерный шаг зубьев MD доступен для фрез диаметром до 160 мм
