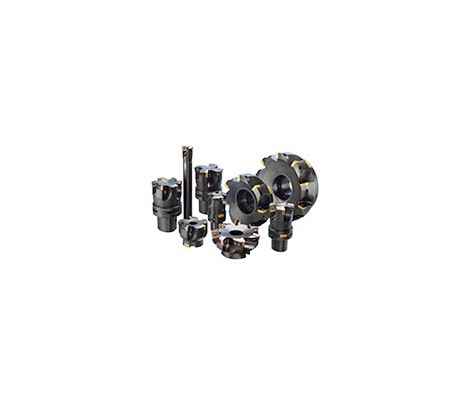

​CoroMill® 210

Краткое описание
  • Высокопроизводительное торцевое фрезерование чугуна и стали
  • 4 режущие кромки
  • Внутренний подвод СОЖ
  • Описание
Описание

​CoroMill® 210 – это высокопроизводительный инструмент для черновой обработки, применяемый в случаях, когда первостепенное значение имеет высокая скорость съёма металла. Угол в плане 10° позволяет осуществлять торцевое фрезерование с очень высокой подачей. При этом преобладают осевые силы резания, что обеспечивает стабильный процесс обработки без вибрации.

Преимущества

  • Высокая минутная подача благодаря эффекту образования тонкой стружки – высокая производительность
  • Первый выбор для торцевого фрезерования с большим вылетом
  • Многоцелевой инструмент. Торцевое фрезерование, возможность растачивания, фрезерование с врезанием под углом и плунжерное фрезерование

Особенности

  • Соединение Coromant Capto®, цилиндрический хвостовик, крепление на оправке, Weldon или крепление на оправке CIS
  • Геометрии и сплавы пластин для всех материалов, кроме ISO N
  • Два размера пластины – 9 и 14 мм
  • Геометрия E-xM для эффективной обработки титана
  • Внутренний подвод СОЖ

Область применения

  • Высокопроизводительное торцевое фрезерование
    • Обработка с большим вылетом инструмента
    • Черновая обработка с высокой производительностью
    • Угол в плане 10° обеспечивает преимущественное направление сил резания вдоль оси шпинделя
  • Плунжерное фрезерование
    • При вылете инструмента более 4×D
    • При низкой стабильности
    • Для получистовой обработки в углах
    • Для труднообрабатываемых материалов, таких как титан





  • Фрезерование с врезанием под углом
  • Диапазон диаметров: 25–160 мм



Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Heat resistant super alloys
  • Hardened steel

Программирование

iC Размеры, мм Недорез материала
R b ap x
9 2,5 7,05 1,2 0,79
14 3,5 12,0 2,0 1,48




Винтовая интерполяция

Диам. фрезы CoroMill® 210
iC 09 iC 14
Угол врезания (α°) b 7 Угол врезания (α°) b 12
max Dm плоск. Dm max Dm плоск. Dm
25 14,5 49 34
32 8 63 48
36 7 71 56
42 5 83 68
50 3,5 99 84
52 3,3 103 88 5,8 103 78
63 2,6 125 110 3,8 125 100
66 2,4 131 116 3,2 131 106
80 2,4 159 134
82 2,2

Ассортимент

Режущая пластина



Размеры ap, мм ae, мм
9 1,2 8
14 2,0 13

Инструменты

Диаметр IC Система крепления Max ap
25–66 мм 09 Coromant Capto, цилиндрический хвостовик, крепление на оправке 1,2 мм
1–2,5" 09 Крепление на оправке, крепление на оправке CIS, Сoromant Capto, цилиндрический хвостовик, Weldon 0,047"
52–160 мм 14 Крепление на оправке, Coromant Capto 2,0 мм
2,0–6,0" 14 крепление на оправке, Coromant Capto, крепление на оправке CIS 0,079"
