Производитель: TJR

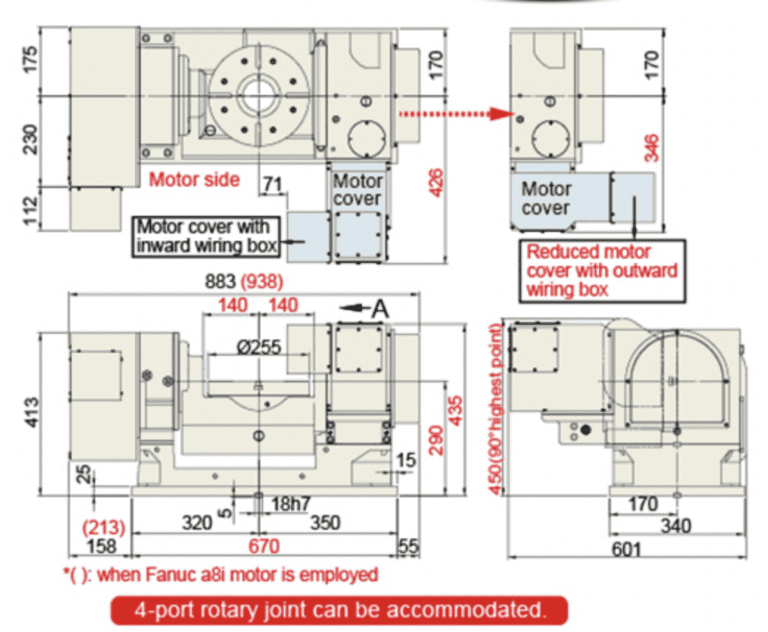

Наклонно-поворотный стол с ЧПУ TJR FHR-255C/255CL ø255 мм
- Характеристики
- Описание
Характеристики
- Производитель
- ТипНаклонно-поворотный стол
- Диаметр стола255 мм
- Диаметр центр. отверстия110 мм
- Сквозное отверстие80 мм
- Высота центра290 мм
- Ширина Т – образного паза12Н7 мм
- Ширина ползуна18H7
- Тип тормоза и усилиеПневмат./ 0, 58 МПа
- Передаточное число3
- Сила зажима140Н*м
- Макс. скорость рабочего стола33, 3 мин — 1
- Разрешение0, 001 град
- Точность индексации15/50 сек
- Повторяемость4/8 сек
- Вес нетто296/312 кг (без серво двигателя)
- Допустимая нагрузка на стол100 кг, 75 кг с бабкой
- Допустимая нагрузка горизонтальная—
- Допустимая нагрузка F1500 H
- Max нагрузка FL1400 H*m
- Допустимый крутящий момент55 Hм
Описание
Наклонно-поворотный стол с ЧПУ TJR FHR-255C/255CL с гидравлическим тормозом.
Диаметр стола — Ø255, диаметр центрального отверстия — Ø110
Добавляет станку 4-ую и 5-ую оси одновременно.
Максимальный угол наклона ±100º
Стол оснащен радиальными и осевыми подшипниками.
Тройной гидравлический тормоз расположен на наклонной, поворотной и поддерживающей осях.
Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.
Совместим со всеми системами ЧПУ.
