Токарный станок TTB-30CMY

Краткое описание

Продуманная конструкция станка для достижения высоких результатов!

Благодаря разработанной конструкции станка, серия ТТВ-30 обеспечивает высокую жесткость даже при сверхнормативных нагрузках.

смотреть характеристики
  • Характеристики
  • Комплектация
  • Описание
  • Видео
Характеристики
Модельный ряд серии TTB-30:
  • Система ЧПУ
    0i-T
ЕМКОСТЬ ОБРАБОТКИ
  • Диаметр обработки над станиной, мм
    Ø910/Ø720
  • Диаметр обработки над суппортом, мм
    Ø720
  • Макс. диаметр обработки, мм
    Ø450
  • Макс. длина обработки, мм
    575/975/1475/1975
  • Расстояние между центрами, мм
    800/1200/1700/2200
  • Емкость прутка, мм
    Ø117
  • Размер патрона, мм (дюйм)
    15", опц.18
ПЕРЕМЕЩЕНИЯ
  • Ось Х, мм
    225+30
  • Ось Y, мм
    ±70
  • Ось Z, мм
    755/1155/1655/2155
ПОДАЧИ
  • Ускоренные перемещения (X/Z), м/мин
    20/25; 16/20; 16/20; 16/12
  • Рабочие подачи, мм/мин
    10000
ШПИНДЕЛЬ
  • Частота вращения шпинделя
    об/мин
  • Торец шпинделя
    A2-11
  • Отверстие в шпинделе, мм
    Ø130
РЕВОЛЬВЕРНАЯ ГОЛОВКА
  • Тип и емкость
    BMT-65
  • Сечение державки, мм
    25x25
  • Диаметр хвостовика, мм
    Ø40
  • Частота вращения приводного инструмента, об/мин
    4000
  • Мощность приводного инструмента (пост./15 мин), кВт
    3.7/5.5(5.0/7.4)
ДВИГАТЕЛИ
  • Шпиндель (пост./30 мин.), кВт
    15/18.5 (20/25)
  • Сервоприводы осей, кВт
    Х 4.0, Y 3.0, Z 4.0 (Х 5.4, Y 4.0, Z 5.4)
Комплектация
СТАНДАРТНАЯ
  • Система ЧПУ
    FANUC 0i-Т
  • Гидроревольвер
    V8
  • Педаль управления гидравлическим патроном
    +
  • 3-х кулачковый гидравлический патрон
    +
  • Система автоматического отключения питания
    М30
  • Динамический графический симулятор
    +
  • Функция жесткого нарезания резьбы
    +
  • Интерфейс
    RS-232
  • Интерфейс карты памяти
    PCMCIA
  • Ethernet
    +
  • Ленточный конвейер и тележка для стружки
    +
  • Инструментальный ящик и инструменты
    +
  • Руководство оператора
    +
  • Руководство по техническому обслуживанию
    +
  • Система подачи СОЖ
    +
  • Автоматическая система смазки
    +
  • 3-х цветная сигнальная лампа
    +
  • Лампа рабочего освещения
    +
  • Теплообменник электрошкафа
    +
  • Трансформатор
    +
  • Система диалогового программирования
    Manual Guide 0i
ОПЦИИ
  • Гидравлический револьвер
    V12
  • Серворевольвер
    V8/V12
  • Гидравлический 3х-кулачковый патрон
    12’’/15”
  • Программируемая задняя бабка
    +
  • Интерфейс барфидера
    +
  • Система настройки инструмента
    ручная/автоматическая
  • Продувка воздухом
    +
  • Сборщик масляного тумана
    +
  • Маслоотделитель
    +
  • Автоматическая дверь
    +
Описание

Высокая жесткость/стабильная база под углом 30 градусов

  • Станина наклонена под углом 30 град. и выполнена из высококачественного чугуна марки «Механит». Это делает базу станка максимально стабильной и позволяет ему работать без деформаций долгие годы
  • Станина токарных станков оптимизированы посредством FEM-анализа для достижения максимально жесткой конструкции и минимизации термических деформаций
  • Расстояние между направляющими осей X и Z, а также база суппорта увеличена для повышения точности и жесткости токарного станка.
  • Серводвигатели непосредственно соединены с ШВП с высоким преднатяжением, чтобы минимизировать тепловые деформации и улучшить структурную жесткость и стабильность.
Шпиндельная бабка, Токарный станок TTB-30CMY

Шпиндельная бабка

Различные варианты исполнения шпиндельного узла:

  • TTB-30A/AM ∅92 мм
  • TTB-30B/BM ∅105 мм
  • TTB-30C/CM ∅130 мм
Редуктор (ТТВ-30С), Токарный станок TTB-30CMY

Редуктор (ТТВ-30С)

С установленным двухскоростным редуктором металлообрабатывающий токарный станок TTB-30 может обеспечивать высокий рабочий момент при низких оборотах для самых тяжелых условий работы.

Гидроревольвер ТМТ, Токарный станок TTB-30CMY

Гидроревольвер ТМТ

В револьверной головке используется гидравлический двигатель DANFOSS в сочетании с высокоточной муфтой, что обеспечивает более быструю и надежную смену инструмента.

Прямой привод ШВП, Токарный станок TTB-30CMY

Прямой привод ШВП

Прямой привод ШВП позволяет передавать энергию привода без потерь.

Приводной револьвер BMT, Токарный станок TTB-30CMY

Приводной револьвер BMT

Жесткая револьверная головка BMT имеет высокий рабочий момент и усиленный механизм зажима инструмента для обеспечения стабильности инструментальной системы в заданном диапазоне интерференций. Револьвер BMT идеален для тяжелых токарных и фрезерных операций.

Направляющая скольжения по оси Y (ТТВ-30MY ), Токарный станок TTB-30CMY

Направляющая скольжения по оси Y (ТТВ-30MY )

Жесткая направляющая скольжения по оси Y позволяет выполнять высокоточное фрезерование и сверление с радиальным смещением при высоких показателях стабильности.

Ось Y (TTВ-30MY), Токарный станок TTB-30CMY

Ось Y (TTВ-30MY)

Наличие оси Y  упрощает обработку и обеспечивает большую прямолинейность, а также высокую точность позиционирования.

Ручная задняя бабка, Токарный станок TTB-30CMY

Ручная задняя бабка

Особо жесткая конструкция задней бабки и гидравлической пиноли уменьшает вибрации в процессе обработки. Заднюю бабку можно легко перемещать с помощью ручного соединения с револьверной головкой.

Отдельный бак СОЖ, Токарный станок TTB-30CMY

Отдельный бак СОЖ

Бак СОЖ может выдвигаться спереди токарного станка для легкого доступа при чистке и обслуживании. В отдельном баке СОЖ используется резервуар для отделения масляной жидкости. При использовании совместно с опциональным маслоотделителем можно гарантировать стабильное качество СОЖ. Простое удаление стружки и подготовленное отверстие для насоса высокого давления обеспечивают дополнительные удобства.

Ручной/гидравлический неподвижный люнет, Токарный станок TTB-30CMY

Ручной/гидравлический неподвижный люнет

Люнет применяется для токарной обработки длинных заготовок и может быть отрегулирован вручную для уменьшения вибрации и сохранения стабильности обработки.

Функция мониторинга нагрузки (опц), Токарный станок TTB-30CMY

Функция мониторинга нагрузки (опц)

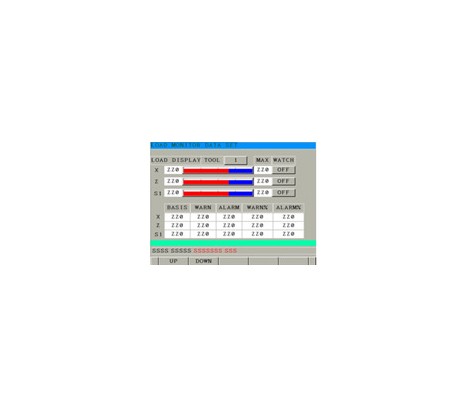

Система управления FANUC:  функция дополнительного мониторинга нагрузки для контроля работы инструмента в соответствии со значением осевой нагрузки, что позволяет заранее определять расход инструмента и эффективно снижать уровень производственных потерь.

Устройство ручной / автоматической настройки инструмента (опц), Токарный станок TTB-30CMY

Устройство ручной / автоматической настройки инструмента (опц)

Устройство для предварительной настройки инструмента сокращает время наладки и может легко измерять износ инструмента для обеспечения точности обработки.

Панель ЧПУ, Токарный станок TTB-30CMY

Панель ЧПУ

Панель ЧПУ можно поворачивать на 900 для облегчения доступа оператора.

Бак СОЖ, Токарный станок TTB-30CMY

Бак СОЖ

Бак СОЖ может выдвигаться спереди токарного станка для легкого доступа при чистке и обслуживании.

Шкаф для инструментов, Токарный станок TTB-30CMY

Шкаф для инструментов

Шкаф для инструментов под панелью ЧПУ предоставляет оператору дополнительное место для хранения инструментов.
