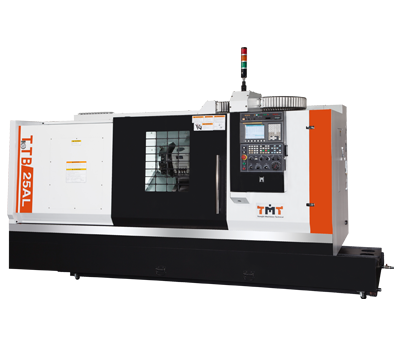

Токарный станок TTB-25АL

Краткое описание

Станина станков серии  TTB-25 выполнена из высококачественного чугуна, закалена и отпущена для снятия остаточных напряжений. Это делает базу станка максимально стабильной и позволяет ему работать без деформаций с высокой точность.

смотреть характеристики
  • Характеристики
  • Комплектация
  • Описание
Характеристики
Модельный ряд серии TTB-25:
  • Система ЧПУ
    0i-T
ЕМКОСТЬ ОБРАБОТКИ
  • Диаметр обработки над станиной, мм
    Ø600
  • Диаметр обработки над суппортом, мм
    Ø450
  • Макс. диаметр обработки, мм
    Ø450
  • Макс. длина обработки, мм
    1100
  • Расстояние между центрами, мм
    1200
  • Емкость прутка, мм
    Ø75
  • Размер патрона, мм (дюйм)
    10"
ПЕРЕМЕЩЕНИЯ
  • Ось Х, мм
    225+25
  • Ось Z, мм
    1150
ПОДАЧИ
  • Ускоренные перемещения (X/Z), м/мин
    X 20, Z 20
  • Рабочие подачи, мм/мин
    10000
ШПИНДЕЛЬ
  • Частота вращения шпинделя
    об/мин
  • Торец шпинделя
    A2-8
  • Отверстие в шпинделе, мм
    Ø92
РЕВОЛЬВЕРНАЯ ГОЛОВКА
  • Тип и емкость
    Серворевольвер V10
  • Сечение державки, мм
    25x25
  • Диаметр хвостовика, мм
    Ø40
ДВИГАТЕЛИ
  • Шпиндель (пост./30 мин.), кВт
    15/18.5 (20/25)
  • Сервоприводы осей, кВт
    Х 2.5, Z 2.5 (Х 3.4, Z 3.4)
Комплектация
СТАНДАРТНАЯ
  • Система ЧПУ
    FANUC 0i-Т
  • Серворевольвер
    V10 (TTВ-25 серия)
  • Приводной револьвер
    BMT-65 (TTВ-25M)
  • Педаль управления гидравлическим патроном
    +
  • 3-х кулачковый гидравлический патрон
    10"
  • Ручная задняя бабка
    +
  • Система автоматического отключения питания
    М30
  • Динамический графический симулятор
    +
  • Функция жесткого нарезания резьбы
    +
  • Интерфейс
    RS-232
  • Интерфейс карты памяти
    PCMCIA
  • Ethernet
    +
  • Ленточный конвейер и тележка для стружки
    боковое расположение
  • Инструментальный ящик и инструменты
    +
  • Руководство оператора
    +
  • Руководство по техническому обслуживанию
    +
  • Система подачи СОЖ
    +
  • Автоматическая система смазки
    +
  • 3-х цветная сигнальная лампа
    +
  • Лампа рабочего освещения
    +
  • Теплообменник электрошкафа
    +
  • Трансформатор
    +
  • Система диалогового программирования
    Manual Guide 0i
  • USB интерфейс
    +
ОПЦИИ
  • Гидравлический револьвер
    V10/ V12 (TTВ-25 серия)
  • Серворевольвер
    V12 (TTВ-25 серия)
  • Программируемая задняя бабка
    +
  • Интерфейс барфидера
    +
  • Система настройки инструмента
    ручная/автоматическая
  • Ловушка готовых деталей
    +
  • Конвейер готовых деталей
    +
  • Продувка воздухом
    +
  • Цанговый патрон
    +
  • Сборщик масляного тумана
    +
  • Маслоотделитель
    +
  • Подача СОЖ высокого давления
    +
  • Кондиционер электрошкафа
    +
  • Ленточный конвейер для удаления стружки
    заднее расположение
  • Автоматическая дверь
    +
Описание

Широкие направляющие скольжения

Расстояние между направляющими осей X и Z, а также база суппорта увеличена для повышения точности и жесткости токарного станка. Станина наклонена под углом 30 градусов.

  • Станина токарных станков оптимизированы посредством FEM-анализа для достижения максимально жесткой конструкции и минимизации термических деформаций
  • Станина наклонена под  30 град. Это делает базу станка максимально стабильной и позволяет ему работать без деформаций долгие годы. Также это обеспечивает лучшую эргономичность. Опционально, в серии TTB-25 можно установить конвейер для стружки с задней стороны.
  • Серводвигатели непосредственно соединены с ШВП с высоким преднатяжением, чтобы минимизировать тепловые деформации и улучшить структурную жесткость и стабильность.
  • Ускоренные перемещения по осям X и Z достигают 20м/мин. В серводвигателях используются абсолютные энкодеры для более быстрого и надежного позиционирования.
Шпиндельная бабка, Токарный станок TTB-25АL

Шпиндельная бабка

В шпинделе расположены каналы, предотвращающие попадание пыли и грязи. Используются двухрядные подшипники NN в комбинации с упорным шарикоподшипником. Для улучшения передачи мощности используются клиновые приводные ремни.

Серворевольвер, Токарный станок TTB-25АL

Серворевольвер

Станки оснащаются высокоскоростным серворевольвером. В этом случае смена инструмента происходит с высокой точностью позиционирования и скоростью.

Прямой привод ШВП, Токарный станок TTB-25АL

Прямой привод ШВП

Прямой привод ШВП позволяет передавать энергию привода без потерь.

Шпиндель с широким диапазоном вращения, Токарный станок TTB-25АL

Шпиндель с широким диапазоном вращения

Характеристики двигателя с низкой частотой вращения и высоким крутящим моментом удовлетворяют разнообразные технологические задачи.

Приводной револьвер, Токарный станок TTB-25АL

Приводной револьвер BMT

Жесткая револьверная головка BMT имеет высокий рабочий момент и усиленный механизм зажима инструмента для обеспечения стабильности инструментальной системы в заданном диапазоне интерференций. Револьвер BMT идеален для тяжелых токарных и фрезерных операций.

Ручной/гидравлический неподвижный люнет, Токарный станок TTB-25АL

Ручной/гидравлический неподвижный люнет

Люнет применяется для токарной обработки длинных заготовок и может быть отрегулирован вручную для уменьшения вибрации и сохранения стабильности обработки.

Устройство ручной /автоматической настройки инструмента (опц), Токарный станок TTB-25АL

Устройство ручной /автоматической настройки инструмента (опц)

Устройство для предварительной настройки инструмента сокращает время наладки и может легко измерять износ инструмента для обеспечения точности обработки.

Функция мониторинга нагрузки (опц), Токарный станок TTB-25АL

Функция мониторинга нагрузки (опц)

Система управления FANUC:  функция дополнительного мониторинга нагрузки для контроля работы инструмента в соответствии со значением осевой нагрузки, что позволяет заранее определять расход инструмента и эффективно снижать уровень производственных потерь.

Инверторный гидравлический блок, Токарный станок TTB-25АL

Инверторный гидравлический блок

Установка инверторного гидроблока экономит около 35% электроэнергии. Это не только более безопасно для окружающей среды, но и значительно сокращает производственные затраты.

Панель ЧПУ, Токарный станок TTB-25АL

Панель ЧПУ

Панель ЧПУ можно поворачивать на 900 для облегчения доступа оператора.

Бак СОЖ, Токарный станок TTB-25АL

Бак СОЖ

Бак СОЖ может выдвигаться спереди токарного станка для легкого доступа при чистке и обслуживании.

Шкаф для инструментов, Токарный станок TTB-25АL

Шкаф для инструментов

Шкаф для инструментов под панелью ЧПУ предоставляет оператору дополнительное место для хранения инструментов.
