T-Max U-Lock®

Краткое описание
  • Точение внутренней резьбы, диаметр от 12 мм
  • Три острые режущие кромки для обработки высококачественных резьб
  • Три геометрии пластин: универсальная, острокромочная и стружколомная
  • Описание
Описание

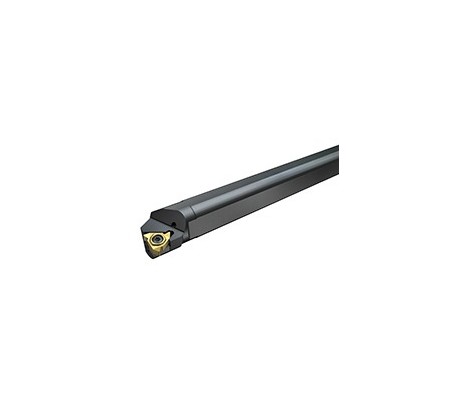

T-Max U-Lock® – это дополнение к системе жёстких резьбонарезных пластин CoroThread 266. Система представлена специализированными пластинами размером 11 мм для нарезания внутренней резьбы с тремя различными геометриями: универсальной, острокромочной и стружколомающей.

Преимущества:

  • Экономически эффективное решение с тремя режущими кромками
  • Доступны пластины Tailor Made

Особенности:

  • Сменные пластины
  • Размер пластин IC 11 = 1/4 = 6,35 мм.
  • Доступны пластины Tailor Made
  • Три острые режущие кромки для обработки высококачественных резьб
  • Профили резьб: V-профиль 55° и 60°
  • Три геометрии пластин: универсальная, острокромочная и стружколомающая.

Область применения:

  • Внутреннее резьбонарезание
  • Минимальный диаметр отверстия: 12 мм.
  • Геометрии и сплавы пластин для обработки материалов всех групп, кроме ISO H

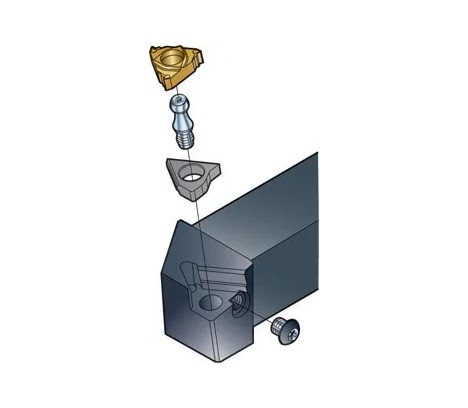

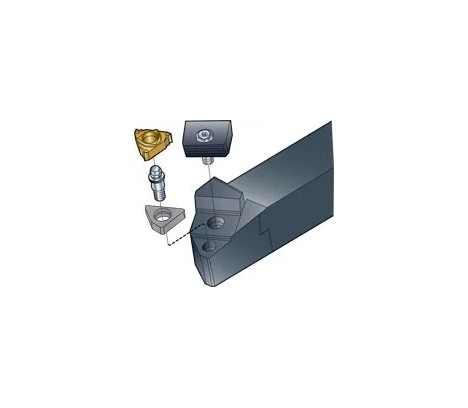

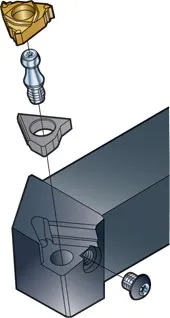

  • Державки для пластин размером 11 мм обеспечивают при установке угол наклона пластины 2° и не требуют применения опорной пластины

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Цветные металлы
  • Heat resistant super alloys

Рекомендации:

  • GC 1020 – хороший сплав общего назначения с покрытием PVD, подходящий для обработки материалов групп ISO P, M, K, N и S. Высокая износостойкость и острота кромки.
  • GC 4125 – используется как оптимизированный сплав с покрытием PVD для различных операций резьбонарезания по стали.

Геометрии:

  • Стандартная геометрия, первый выбор для большинства операций
  • Геометрия F с острой режущей кромкой – для обработки материалов, склонных к налипанию или наклёпу
  • Геометрия со стружколомом обеспечивает максимальный контроль над стружкодроблением и требует минимального наблюдения за процессом

Оснастка:

  • Резцовые головки Coromant Capto, размер C3 и C4
  • Расточная оправка Ø 16 + оправка для растачивания ступенчатого отверстия с уменьшением диаметра с 16 до 12 мм (Ø 5/8, 5/8 с уменьшением до 1/2)
  • Резцовые головки SL, Ø 16 и 20 мм.

Ассортимент:

  • Для обработки резьб общего назначения во всех отраслях промышленности
    • V-профиль 60°
    • V-профиль 55°
    • Метрическая 60°
    • Унифицированная, UN 60°
  • Для обработки трубных фитингов и газо-, водо-, канализационной арматуры
    • WhithWorth 55°
    • National Pipe Thread NPT 60
