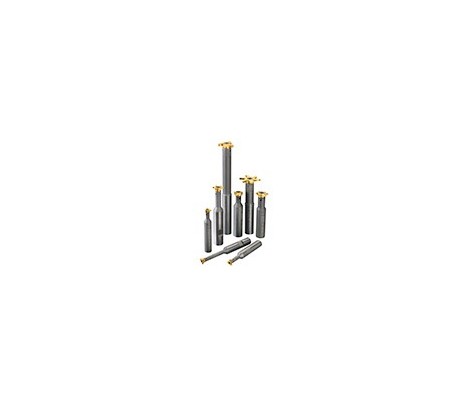

CoroMill® 327

Краткое описание
  • Для неглубоких канавок, включая канавки под пружинные кольца в небольших отверстиях
  • Резцовые головки с 3 – 6 зубьями
  • Внутренний подвод СОЖ
  • Описание
Описание

Универсальная фреза, которую можно использовать для обработки различных типов канавок, резьб и фасок, эксцентриковых деталей, таких как корпуса коробок передач, а также крупногабаритных сборок, в основном на обрабатывающих центрах, и вращающихся узлов на токарных станках.

Преимущества:

  • Низкие силы резания
  • Острые режущие кромки для высококачественной обработки канавок без заусенцев
  • Несколько зубьев для высокопроизводительной и экономичной обработки
  • Большая программа с различными длинами и диаметрами хвостовиков
  • Большая программа пластин, охватывающая, в частности, пластины для обработки канавок под стопорные и уплотнительные кольца, пазов и резьб

Особенности:

  • Хвостовики Weldon различной длины из стали и твёрдого сплава
  • Цельнотвердосплавные и стальные хвостовики различной длины для стабильной наладки и высокой производительности
  • Пластины различной геометрии из одного сплава для обработки материалов всех групп, кроме ISO H
  • Надёжная фиксация пластины
  • Внутренний подвод СОЖ
  • Пластины с тремя или шестью зубьями
  • Острая шлифованная пластина
  • Возможность обработки резьб различного шага одним инструментом

Область применения:

  • Обработка канавок под стопорные кольца
  • Фрезерование резьбы
    • Шаг от 1 до 4,5 мм (от 24 до 5 витков на дюйм)
    • V-образный профиль 60° (неполный профиль)
    • Метрическая 60° (полный профиль)
    • Резьба Whitworth 55° (полный профиль)
    • UN 60°
  • Фрезерование канавок
  • Обработка передних и задних фасок

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Цветные металлы
  • Heat resistant super alloys
  • Hardened steel

Ассортимент​

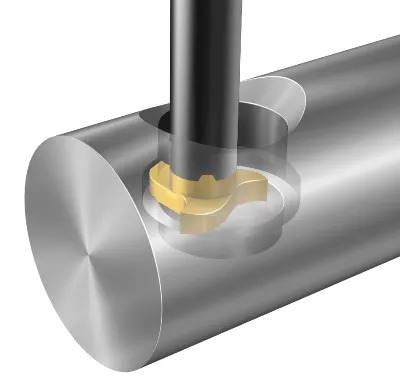

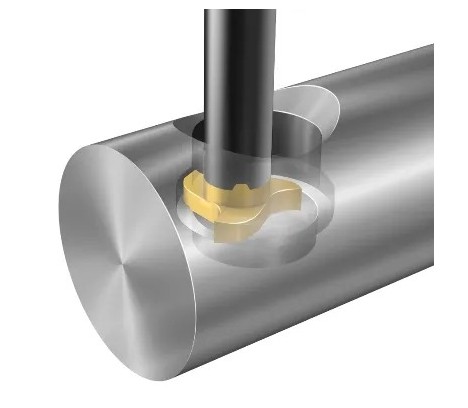

Обработка канавок, в том числе под стопорные кольца

Обработка канавок под стопорные кольца с фаской​

Обработка радиусных канавок

Обработка фасок​

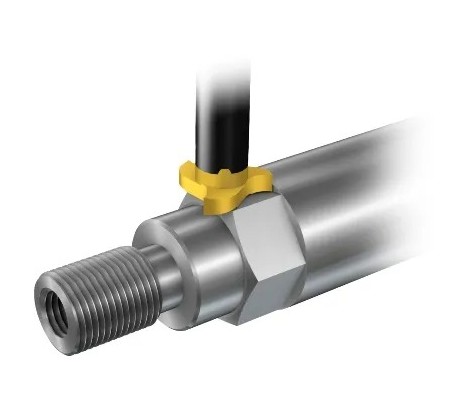

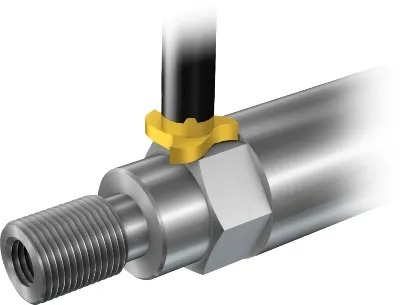

Нарезание резьбы​


Пластины с другими профилями доступны по специальному заказу, обратитесь к региональному представителю Sandvik Coromant. ​ ​ ​ ​

​Рекомендации

Для обеспечения оптимального результата необходимо:

  • Очистить посадочное гнездо перед закреплением в нем пластины
  • Перед первым использованием фрезы несколько раз закрепить и раскрепить пластину в гнезде
  • Использовать правильный момент затяжки для закрепления пластины

При программировании подачи центра инструмента подача периферии может оказаться слишком большой. Выполняйте программирование с компенсацией радиуса, чтобы обеспечить правильную величину подачи.

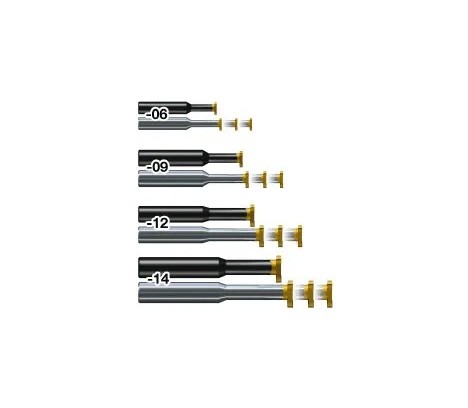

Фреза CoroMill 327 используется со стальными или цельнотвердосплавными хвостовиками четырёх типоразмеров с вылетами от 74 до 160 мм.

  • Стальные хвостовики для общей обработки при хороших условиях фрезерования
  • Цельнотвердосплавные хвостовики для уменьшения отклонения, что позволяет работать с более длинными вылетами в более тяжёлых условиях с минимальной вибрацией

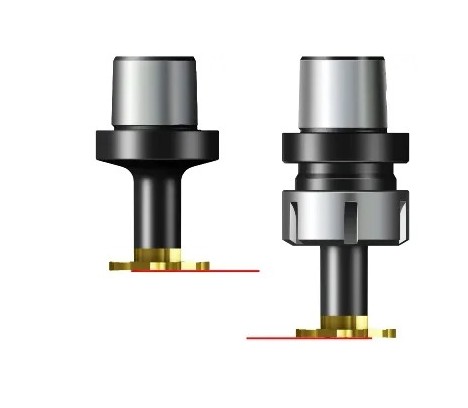

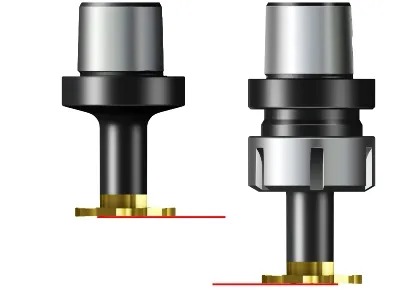

Также доступны адаптеры Coromant Capto® короткого исполнения и интегрированные цанги ER для использования приводных инструментов на токарных станках. Интегрированные цанги ER, размером ER11–ER16, могут также использоваться на автоматах продольного точения.

Использование корпуса с соединением Coromant EH со стороны станка позволяет применять CoroMill® 327 в самых различных инструментальных сборках для обработки разнообразных элементов деталей и решения нестандартных задач. Эти корпуса могут использоваться совместно с цилиндрическими хвостовиками Coromant EH и патроном CoroChuck® 930.
