CoroCut® 3

Краткое описание
  • Экономичная отрезка и обработка неглубоких канавок
  • Точная обработка канавок, даже самых узких
  • Точность размеров
  • Описание
Описание

CoroCut® 3 — это законченное решение для точной обработки узких канавок и канавок под стопорные кольца. Это первый выбор для экономически эффективной отрезки в массовом производстве: вы можете сберечь километры материала за счет уменьшения ширины режущей пластины благодаря CoroCut 3.

Преимущества:

  • Точная обработка канавок, включая самые узкие канавки
  • Максимальная универсальность — одна державка для режущих пластин любой ширины
  • Экономическая эффективность благодаря трем режущим кромкам
  • Стабильное закрепление пластин за счет конструкции посадочной поверхности


Особенности:

  • Трехкромочные режущие пластины с очень точным допуском на индексирование пластины

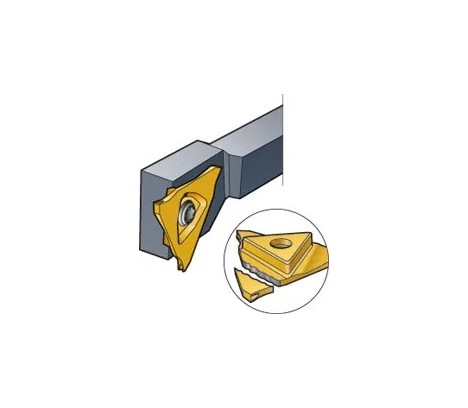

  • Конструкция не допускает повреждения держателя в случае поломки режущей пластины
  • Ассортимент инструмента включает резцовые головки Coromant Capto и призматические державки малого и среднего размера
  • Доступны режущие пластины Tailor Made – модификация по заказу


Область применения:

  • Геометрии и сплавы для обработки материалов группы ISO P, M, K и S

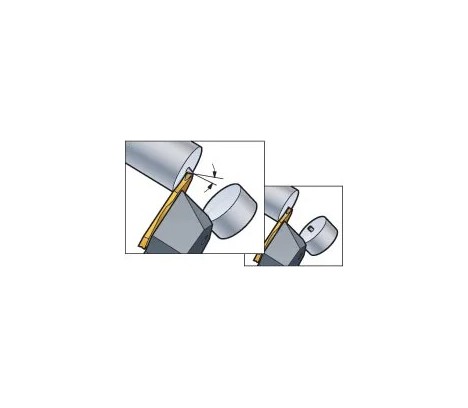

  • Отрезка деталей диаметром менее 12 мм (0,5") или тонкостенных колец
  • Первый выбор для отрезки колец подшипников

Применимость:

  • Сталь
  • Нержавеющая сталь
  • Чугун
  • Heat resistant super alloys

Рекомендации:

  • Обработка канавок шириной 0,5 – 3,18 мм (0,020 – 0,125")
  • Глубина резания до 6,4 мм (0,252")

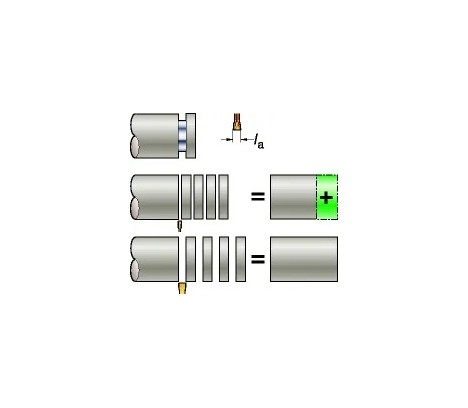

  • Минимальная ширина отрезки, от 1 мм (0,035"), для экономии материала
  • Обработка канавок под стопорные кольца

Пластины

Режущие пластины можно индексировать прямо на станке, отвернув винт на два оборота. Если произойдет поломка режущей пластины, это не отразится на механизме закрепления — просто поверните режущую пластину и снова включите станок. Имеются также режущие пластины CoroCut 3 с геометрией для отрезки без бобышек и заусенцев.

Сплавы и геометрии

Для системы CoroCut 3 доступен универсальный сплав, GC1125. Он поставляется в четырех геометриях:

  • CM для отрезки в области средних подач
  • CS для отрезки при обработке на особо малых подачах
  • GS для точной обработки канавок на малых подачах
  • RS для профильной обработки и обработки канавок на малых подачах

Оснастка

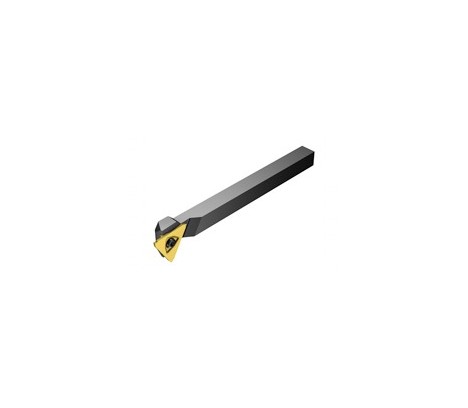

Для CoroCut 3 доступны державки правого и левого исполнения, а также резцовые головки систем Coromant Capto, QS и SL. Выбирайте державки с размером посадочного гнезда под режущую пластину, соответствующим посадочному размеру пластины.

Система крепления построена на прочном и стабильном сопряжении между державкой и режущей пластиной. Одна державка может использоваться со всеми режущими пластинами различной ширины. Поломка режущей пластины не приводит к повреждению механизма крепления. Просто поверните режущую пластину и снова запустите станок.​
